6 канальная светомузыка

Название: 6 канальная светомузыка

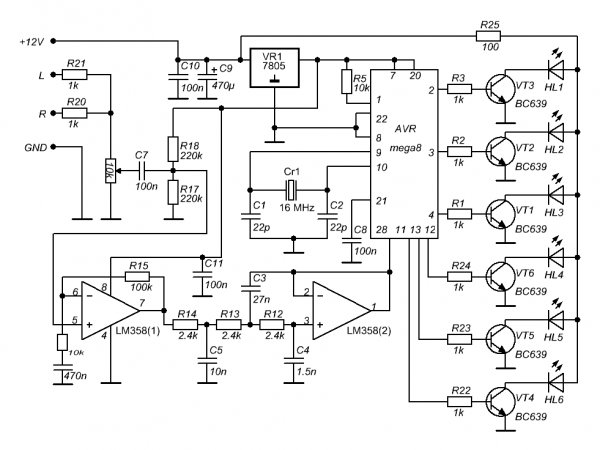

Описание : Схема достаточно простая, сердце устройства - контроллер семейства AVR "Atmega8". Как видно по схеме светомузыка имеет 6 каналов, я выбрал три оснвных (сч, вч, нч) как видно к ним идут ключи на BC639, они позволяют подключить на каждый канал до 20 ультраярких светодиодов.. - ссылка на печатную плату.- ссылка на прошивку контроллера.- ссылка на фьюзы для программы -uniprof_08_jun_10- ссылка на видео, пробный вариант
Добавлено : 3 мар 2012
