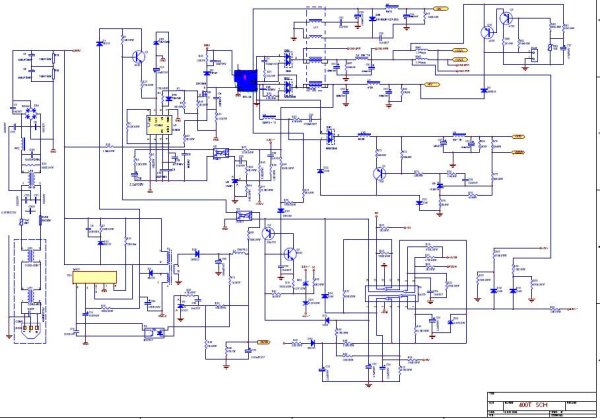

Схема блока питания 400T Фирмы Nuitek (C

Название: Схема блока питания 400T Фирмы Nuitek (C
Описание : Схема блока питания 400T Фирмы Nuitek (COLORS iT)Основной: ШИМ на IC3842, супервайзер на KA339, 2-х оптронах PC817, и IC431, однотактный инвертор на полевом ключе 2SK1940, 3,3 V на источнике опорного напряжения IC431, регуляторе на 2SA928 и магнитный стабилизатор на дросселе.Дежурка: ШИМ + высоковольтный полевой ключ - M605, оптрон KPC817, стабилизатор IC431
Добавлено : 21 авг 2015
