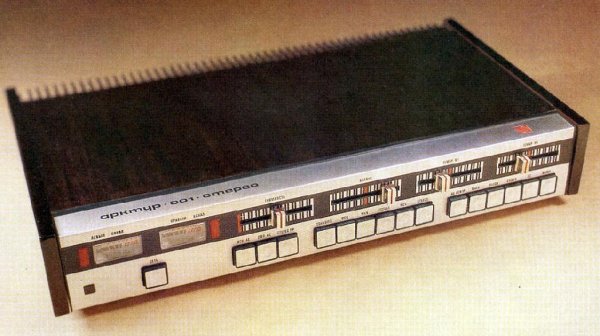

УКУ - Арктур-001-стерео и Арктур-002-стерео

Название: УКУ - Арктур-001-стерео и Арктур-002-стерео
Описание : Усилительно - коммутационные устройства "Арктур-001-стерео", "Арктур-002-стерео" и "Aрктур-101-стерео" с 1976 года выпускал Бердский радиозавод. УКУ ''Арктур'' предназначены для высококачественного воспроизведения музыкальных программ от магнитофонных приставок, ЭПУ, тюнеров, микрофонов и т.д. Усилители имеют защиту от перегрузки выходных транзисторов, а в моделях высшего класса имеются стрелочные индикаторы выходных сигналов, фильтры ВЧ и НЧ для сужения полосы частот, фильтры ''присутствия''. Модели высшего класса выполнены на транзисторах, первого на транзисторах и интегральных схемах. Номинальная выходная мощность усилителя ''Арктур-001 стерео'' 25 Вт, ''Арктур-002-стерео'' 15 Вт, ''Apктyp-101-стерео'' 10 Bт, максимальная 35, 25 и 15 Вт. Полоса частот моделей высшего класса 20...20000 Гц. Коэффициент нелинейных искажении 0,7. Питание от сети переменного тока напряжением 127 или 220 В. Размеры моделей высшего класса 110х526х310 мм, первого класса 110х500х320 мм. Масса по 14 кг. УКУ рассчитаны на работу с акустическими системами 15АС-1 и 25АС-2. Первая рассчитана на номинальную мощность 15 Вт, максимальную 25 Вт, в ней установлены 2 головки типа 6ГД-6, одна 6ГД-11. Полоса её рабочих частот 63...20000 Гц, габариты 400х240х175 мм, вес 8 кг. Вторая АС рассчитана на подводимую мощность 25 Вт, максимальную 35 Вт. В ней установлено по головке 25ГД-26, 10ГД-33 и 3ГД-31. Имеется коррекция АЧХ в диапазоне 500...5000 Гц. Переключается АЧХ кнопками на лицевой панели. Полоса рабочих частот 40...20000 Гц. Размеры 25АС-2 - 480х286х250 мм, масса 12 кг. С начала 1976 года на Запорожском заводе "Радиоприбор" выпускали УКУ - "Такт-101-стерео" во всём аналогичное УКУ - "Арктур-101-стерео". Описание и схемы УКУ - "Арктур-001-стерео" и "Арктур-002-стерео".
Добавлено : 6 авг 2017
